1u פאנל תיקון סיבים

פריט: 1u סיבים פאנל דגם: GL-MP6 מערכת קלטות מודולרית עם סיומת מראש
• מוצר חיווט מרכז נתונים
• 1U/2U/4U
• עיצוב מודולרי, ניתן לשליפה באמצעות מסילות
• חיבור MTP/MPO/LC/CS אופציונלי
פאנל תיקון סיבים עם מערכת קלטות מודולרית עם סיומת מראש הופכים את ההתקנה או השדרוג של קישורי סיבים מרובים ומצב יחיד לפשוט ומהיר. מכיוון שכל קישור סיבים נסתיים ונבדק במפעל. אין צורך בביטול באתר באמצעות מיומנויות מומחים, עבודה או כלים, זמני ההתקנה נחתכים ועלויות הפרויקט מוזלות.

שלח החקירה

הצגת המוצר

ללוח 1u Fibre Patch של סדרות GL-MP6 ו-GL-MPB6 עם מערכת קלטות מודולרית עם סיומת מראש יש עיצובים מודולריים ומבנים מכאניים נשלפים קדמיים ואחוריים, שהם המאפיינים הגדולים ביותר שמבדילים את המוצר הזה ממוצרים מתחרים, כולל מהיר

פריסה, תגובה מהירה ופתרון תקלות מדויק. מתאם ה-LC האופציונלי תומך בעד 1U-144F, 2U-288F, ו-4U-576F, ומתאם CS האופציונלי תומך בעד 1U-216F.

דגם ומראה מוצר

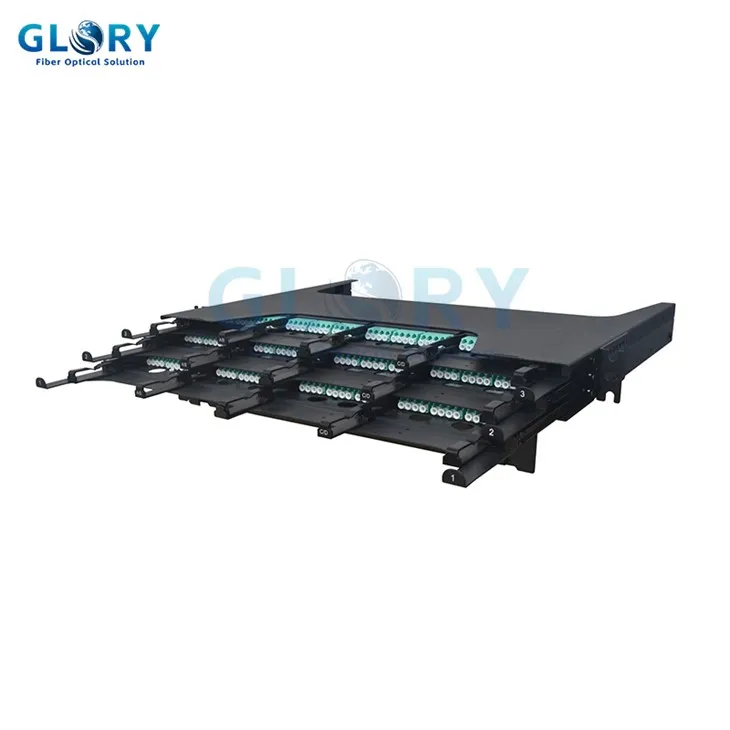

Fiber Patch Panel Appearance

מאפיינים

ביצועים גבוהים

•עיצוב מודולרי, ניתן לשליפה באמצעות מסילות

•בכל קומה ניתן להתקין 4 או 6 קסטות

•מספק פונקציות ניהול כבלים מלפנים ומאחור

צפיפות גבוהה

•1U תומך בחיבורי ליבה LC עד 144-או 216-core CS

•2U תומך בעד 288-ליבת LC, ו-4U תומך ב576-חיבורי ליבה LC.

•1U תומך בעד 1728-גישה ליבה ל-MPO/MTP

גמישות גבוהה

• תמיכה בהמרת MTP/MPO-MTP/MPO

• חיבור MTP/MPO/LC/CS אופציונלי

•תמוך בחבור צמה

מבנה פאנל תיקון

Patch Panel Structure

מפרטים

שם הפריט	פאנל תיקון סיבים מערכת קלטות מודולרית GL-MP6 עם סיומת מראש
טמפרטורת פעולה	תואר -40 ~ +75 תואר
טמפרטורת אחסון	תואר -40 ~ +75 תואר
לחות יחסית	פחות או שווה ל-85%(+30 מעלות )
לחץ אטמוספרי	70kPa ~106kPa
חומר ארון	צלחת פלדה מגולגלת קרה
מידות (WxDxH)	482.8 מ"מ × 350 מ"מ × 1/2/4U (עם דלת תא המטען: 497 מ"מ)
ספירת סיבים (מתאם LC)	1U:144F
	2U:288F
	4U:576F
ספירת סיבים (מתאם CS)	1U:216F
ספירת סיבים (מתאם MPO)	1U:1728F/1U:864F

אביזרים
	קשרים × 6 יחידות
	צבת חישוק × 2 יחידות
	מהדק צינור × 2 יחידות
	1 מטר עניבה קסומה × 1 יחידות
	ברגים M6 ואומים ברגים × 4 יחידות
	תג קישור × 1 יחידות
	תושבת ניהול כבלים × 3 יחידות
	ברגים ואומים M3 × 3 יחידות

קלטות עבור Fibre Patch Panel מיועדות לניהול כבלים אופטימלי, Plug-and-Play, פריסה מהירה, גמישות ויכולת ניהול מוגברת והפחתת עלויות ההתקנה. הדגמים כדלקמן:

קלטות GL-MPB6 (8F-LC קלטות)

8F-LC Cassettes

מפרט מוצר
ספירת סיבים	8F
סוג סיבים	G657A1,OM3,OM4,OM5
מצב סיבים	SM/MM
סוג קוטביות	סוג ב'
חוֹמֶר	פלסטי
מחבר קדמי	SM:LC-UPC/APC(UPC:כחול/APC:ירוק)
מחבר קדמי	MM:LC-UPC(OM3:Aqua/OM4:Violet/OM5:ליים ירוק)
מחבר אחורי	SM:MPO/MTP-APC זכר
מחבר אחורי	MM:MPO/MTP-UPC זכר
מידות (WxDxH)	60 מ"מ × 105 מ"מ × 11.4 מ"מ (ללא מתאם)

מאפייני ביצועים
מחבר קדמי אובדן הכנסה	SM:UPC פחות או שווה ל-{{0}}.3dB;APC פחות או שווה ל-0.3dB
מחבר קדמי אובדן הכנסה	MM:UPC פחות או שווה ל-0.2dB
אובדן החזרה של מחבר קדמי	SM:UPC גדול או שווה ל-50dB,APC גדול או שווה ל-60dB;MM:UPC גדול או שווה ל-35dB
מחבר אחורי אובדן הכנסה	SM:UPC פחות או שווה ל-0.35dB(LL)
מחבר אחורי אובדן הכנסה	MM:UPC פחות או שווה ל-0.35dB(LL)
אובדן החזרה של מחבר אחורי	SM:APC גדול או שווה ל-50dB;MM:UPC גדול או שווה ל-35dB

קלטות GL-MPB6 (12F-LC קלטות)

12F-LC Cassettes

מפרט מוצר
ספירת סיבים	12F
סוג סיבים	G657A1,OM3,OM4,OM5
מצב סיבים	SM/MM
סוג קוטביות	סוג א
חוֹמֶר	פלסטי
מחבר קדמי	SM:LC-UPC/APC(UPC:כחול/APC:ירוק)
	MM:LC-UPC(OM3:Aqua/OM4:Violet/OM5:ליים ירוק)
מחבר אחורי	SM:MPO/MTP-APC זכר
	MM:MPO/MTP-UPC זכר
מידות (WxDxH)	90 מ"מ × 130 מ"מ × 11.4 מ"מ (ללא מתאם)
מאפייני ביצועים
מחבר קדמי אובדן הכנסה		SM:UPC פחות או שווה ל-{{0}}.3dB;APC פחות או שווה ל-0.3dB
		MM:UPC פחות או שווה ל-0.2dB
אובדן החזרה של מחבר קדמי		SM:UPC גדול או שווה ל-50dB,APC גדול או שווה ל-60dB;MM:UPC גדול או שווה ל-35dB
מחבר אחורי אובדן הכנסה		SM:UPC פחות או שווה ל-0.35dB(LL)
		MM:UPC פחות או שווה ל-0.35dB(LL)
אובדן החזרה של מחבר אחורי		SM:APC גדול או שווה ל-50dB;MM:UPC גדול או שווה ל-35dB

קלטות GL-MPB6 (12F-CS קלטות)

12F-CS Cassettes

מפרט מוצר
ספירת סיבים	12F
סוג סיבים	G657A1,OM3,OM4,OM5
מצב סיבים	SM/MM
סוג קוטביות	סוג א
חוֹמֶר	פלסטי
מחבר קדמי	SM:CS-UPC/APC(UPC:כחול/APC:ירוק)
מחבר קדמי	MM:CS-UPC(OM3:Aqua/OM4:Violet/OM5:ליים ירוק)
מחבר אחורי	SM:MPO/MTP-APC זכר
מחבר אחורי	MM:MPO/MTP-UPC זכר
מידות (WxDxH)	60 מ"מ × 105 מ"מ × 11.4 מ"מ (ללא מתאם)

מאפייני ביצועים
מחבר קדמי אובדן הכנסה	SM:UPC פחות או שווה ל-{{0}}.3dB;APC פחות או שווה ל-0.3dB
מחבר קדמי אובדן הכנסה	MM:UPC פחות או שווה ל-0.2dB
אובדן החזרה של מחבר קדמי	SM:UPC גדול או שווה ל-50dB,APC גדול או שווה ל-60dB;MM:UPC גדול או שווה ל-35dB
מחבר אחורי אובדן הכנסה	SM:UPC פחות או שווה ל-0.35dB(LL)
מחבר אחורי אובדן הכנסה	MM:UPC פחות או שווה ל-0.35dB(LL)
אובדן החזרה של מחבר אחורי	SM:APC גדול או שווה ל-50dB;MM:UPC גדול או שווה ל-35dB

קלטות GL-MPB6 (פאנל קלטות)

Cassettes Panel

מפרט מוצר
ספירת סיבים	1728F/144F
סוג סיבים	G657A1,OM3,OM4,OM5
מצב סיבים	SM/MM
חוֹמֶר	פלסטי
מתאם קדמי	MPO/MTP/LC
מידות (WxDxH)	90 מ"מ × 130 מ"מ × 11.4 מ"מ (ללא מתאם)

קלטות GL-MPB6 (קלטות חיבור 12F-LC)

12F-LC Splicing Cassettes

מפרט מוצר
ספירת סיבים	12F
סוג סיבים	G657A1,OM3,OM4,OM5
מצב סיבים	SM/MM
חוֹמֶר	פלסטי
מחבר קדמי	SM:LC-UPC/APC(UPC:כחול/APC:ירוק)
מחבר קדמי	MM:LC-UPC(OM3:Aqua/OM4:Violet/OM5:ליים ירוק)
מידות (WxDxH)	90 מ"מ × 130 מ"מ × 11.4 מ"מ (ללא מתאם)

מאפייני ביצועים
מחבר קדמי אובדן הכנסה	SM:UPC פחות או שווה ל-{{0}}.3dB;APC פחות או שווה ל-0.3dB
	MM:UPC פחות או שווה ל-0.2dB
אובדן החזרה של מחבר קדמי	SM:UPC גדול או שווה ל-50dB,APC גדול או שווה ל-60dB;MM:UPC גדול או שווה ל-35dB

מידע על הזמנה של פאנל Fibre Patch

Fiber Patch Panel

GL-Patch Panel-MP6

MP6 - EM - SP - B - 9004 - N×12F - N×8F - 1U 1 2 3 4 5 6 7 8
1-דגם	MP6
2-תצורה	EM: ריק
3-חומר	SP: לוח פלדה מגולגל קר
4-ריסוס	ב: גרגר חול עדין
5-צבע ריסוס	9004:RAL9004
6-12כמות קלטות F	N×12,N=1,2,3,4,5...
7-8כמות קלטות F	N×8,N=1,2,3,4,5...
8-גובה הארון	1U,2U,4U
הערה: 1. כל פאנל יכול להיות מוגדר עם 6 יחידות קלטות 8F או 4 יחידות קלטות 12F. ניתן להגדיר 2.1U עם 3 שכבות של פאנלים, 2U עם 6 שכבות ו-4U עם 12 שכבות.

Patch panel Cassettes

קלטות-GL-MPB6

MPB6_12F- AP - P - שָׁחוֹר - 1×12 - MPO/PC - LC/UPC - OM4 1 2 3 4 5 6 7 8
1-דגם	MPB6_8F;MPB6_12F;MPB6S_12F
2-תצורה	EM: ריק; AD: מתאם כלול; AP: מאובזר לחלוטין
3-חומר	P: פלסטיק
4-צבע	שָׁחוֹר
5-כבל תיקון קלטות	1×12:1 יחידות 12-כבל תיקון ליבה
6-מחבר אחורי	MPO/PC;MPO/APC;MTP/PC;MTP/APC
7-מחבר קדמי	LC/PC;LC/APC;CS/PC;CS/APC
8-סוג סיבים	G657A1;OM3;OM4;OM5
הערה: הקצה הקדמי משתמש במתאם CS ותיבת המודול משתמשת ב-MPB6_8F.

Cassettes Panel 1

Cassettes Panel 2

פאנל קלטות

MPB6P- מוֹדָעָה - P - שָׁחוֹר -3MPO(DX)-SM/UPC 1 2 3 4 5 6
1-דגם	MPB6P
2-תצורה	EM: ריק; AD: מתאם כלול
3-חומר	P: פלסטיק
4-צבע	שָׁחוֹר
5-סוג מתאם	3MPO(DX),3MTP(DX),3LC(QT)
6-סוג חיבור	SM/UPC,SM/APC,MM/UPC,OM3/UPC,OM4/UPC
הערה: 1.① מתאם LC: זיז קצר ישר עם ארבעה פינים; ② מתאם MPO/MTP: אוגן זיז קצר מסוג SC, כאשר קצה אחד של המפתח פונה כלפי מעלה והקצה השני פונה כלפי מטה. 2. יש 3 חורים מרובעים בתחתית הפאנל.
