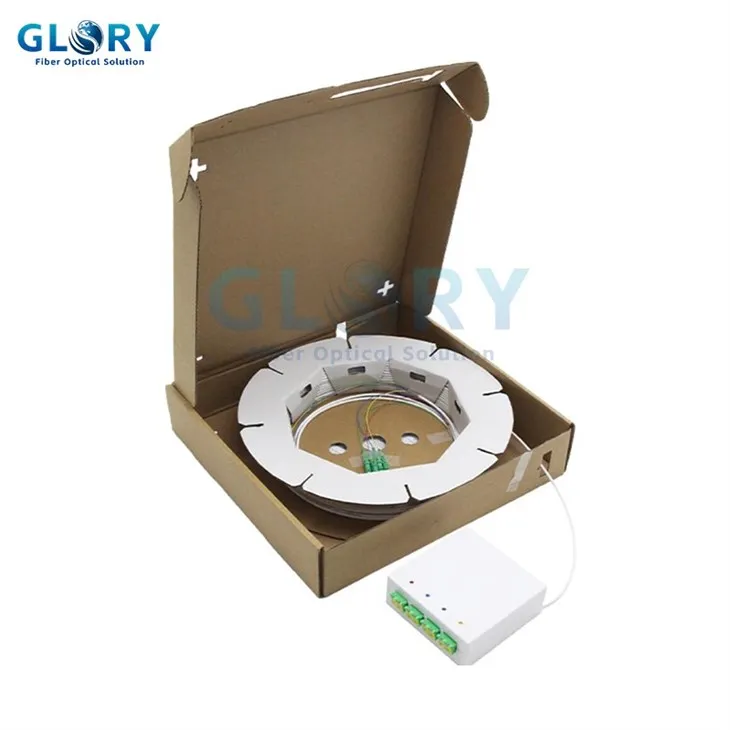

מכשול כבלים של כבל FTTR כבל טלאים

דגם: 1-4 Core Fttr Sex
מכלולי כבלים FTTR הם כבלי טלאים או צמות שהורכבו באמצעות סוג חדש של כבל מיקרו-קרני מיקרו או כבל אוויר קטן, עם מחברי LC קונבנציונליים או מחברי LC מפוצצים אוויר .

שלח החקירה

הצגת המוצר

מחבר LC Air Blow v1.01-4 CorE מכלולי כבל FTTR כבל טלאי

מכלולי כבלים של FTTR כבל טלאים כבל טלאים הם קופצי סיבים אופטיים שהופנו מראש המיועדים באופן ספציפי לרשתות סיבים לחדר (FTTR), המחברים בין מסופי רשת אופטית מקורה (ONUS) לשקעי קיר או מפצלים בתוך מחוזות או משרדים {{4} הכוללים מחברים דופלקסיים (UPC-Mode Expentient) או UPC) (G .657. A1/A2) בתוך ז'קט דק וגמיש, הם מאפשרים התקנה קלה ותמסורת רוחב פס גבוהה, לקישוריות ישירה של סיבים ישירים לחדרים בודדים . הקצוות המופעלים על ידי המפעל שלהם מבטיחים את הפשטות של התקע והפעלה ואובדן הכנסה נמוך {{}}}

פרטי כבלים

4f כבל מודול מיקרו -קרם -2.2 מ"מ לדוגמה .

כבלים אחרים זמינים

צבע סטנדרטי של 250- סיבים חשופים

קוד הצבע של הסיב החשוף הפרטני 250.

מפרט של מכלולי כבל FTTR כבל טלאים:

מַחבֵּר	מחבר LC Air Blow v1.0	פּוֹלָנִית	APC
מצב סיבים	9/125μm, G657A2&G657B3	צבע ז'קט	שחור/לבן/אפור/שנהב
כבל ראשי OD	2.0 מ"מ -2.4 מ"מ	אֹרֶך גַל	SM: 1310/1550 ננומטר
מבנה כבלים	1F/2F/4F	חומר ז'קט	LSZH
אובדן הכניסה	פחות או שווה ל- 0.3dB (IEC כיתה ג ') פחות או שווה ל- 0.12dB (IEC כיתה B)	חילופי יכולת ורטט	פחות או שווה ל- 0.2dB
אובדן החזרה	SM APC גדול או שווה ל- 60dB (דקות)	תפעול וטמפרטורת אחסון	-40 ~ 85 מעלות

מפרט גיאומטרי תלת -ממדי:

פריטים		פָּרָמֶטֶר
מֵרוּט		PC	APC
ROC	SC/FC/ST	10 ~ 25	5 ~ 12
	LC/MU	7~ 25	5 ~ 12
קיזוז איפקס		פחות או שווה ל 50
גובה כדורי סיבים		±100
זָוִית		± 0.5	8 ± 0.5

הערה: שיעור המעבר התלת -ממדי של הפנים הקצה של המחבר הוא 80%)

Ferrule Endface:

אֵזוֹר	טווח (מיקרומטר)	שריטות	פגמים	הַפנָיָה
ת: גרעין	0 ~ 25	אַף לֹא אֶחָד	אַף לֹא אֶחָד	IEC 61300-3-35: 2015
ב: חיפוי	25 ~ 115	אַף לֹא אֶחָד	אַף לֹא אֶחָד
C: דבק	115 ~ 135	אַף לֹא אֶחָד	אַף לֹא אֶחָד
D: צור קשר	135 ~ 250	אַף לֹא אֶחָד	אַף לֹא אֶחָד
ה: שאר העגלה		אַף לֹא אֶחָד	אַף לֹא אֶחָד

מכשירי כבל FTTR פרטי כבל טלאים: פרטי כבל:

פריטים		נְתוּנִים
מספר הסיבים		1-2F	4F
סוג סיבים		SM G657A1, G657A2, G657B3
מודול מיקרו -קרם	קוטר (מ"מ)	1.1±0.1	1.1±0.1
	צֶבַע	לָבָן
	חוֹמֶר	LSZH (רמת החייאה: ECA, DCA, CCA B2CA)
נדן חיצוני	חוֹמֶר	LSZH (רמת החייאה: ECA, DCA, CCA B2CA)
	צֶבַע	לָבָן
	קוטר (מ"מ)	2.2±0.1
חבר כוח	חוֹמֶר	חוט ארמיד

ביצועים מכניים וסביבתיים:

פָּרִיט	תוֹכֶן	עֵרֶך
מקסימום . עומס מתיחה	לטווח הקצר	400N
מקסימום . עומס מתיחה	לטווח הארוך	100N
מקסימום . התנגדות למחוך	לטווח הקצר	500N/100 מ"מ
מקסימום . התנגדות למחוך	לטווח הארוך	100n/100 מ"מ
דקה . רדיוס כיפוף	הַתקָנָה	קוטר כבל 20 x
דקה . רדיוס כיפוף	מִבצָע	קוטר כבל 10 x
טווח טמפרטורות	מִבצָע	-20 תואר ~ +70 תואר
	הַתקָנָה	-20 תואר ~ +60 תואר
	אחסון/הובלה	-20 תואר ~ +70 תואר
